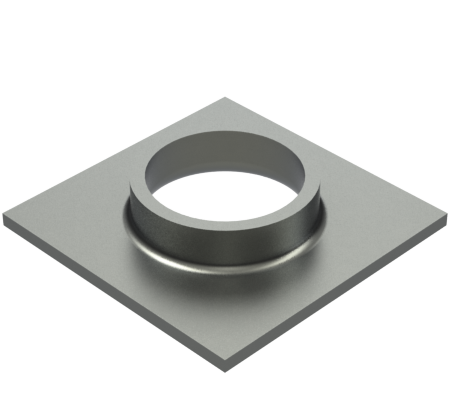

Scule EXTRUSION Forming

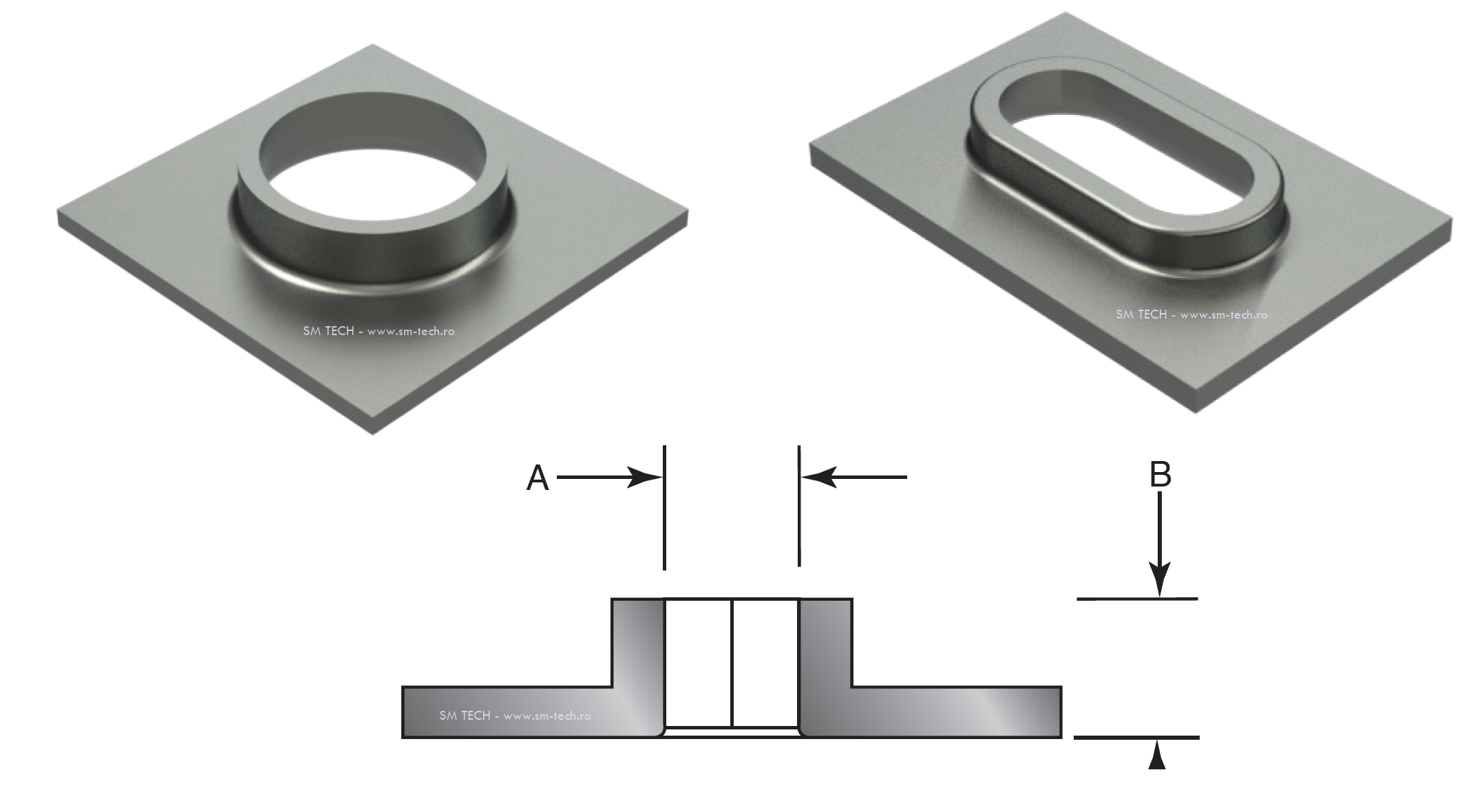

Aplicații: Deformările EXTRUSION (găuri cu umeri extrudați / scule extrudare) au ca principal rol deformarea tablei pentru a permite execuția de filete în table cu grosimi mai mici, ce nu permit filetarea directă în tablă (numarul de spire necesare ale filetului nu ar fi suficiente pentru un filet de calitate); De asemeni mai rar pot avea pe piese rol de opritor, element localizare sau ghidare (ghidare pentru tuburi ventilație de exemplu pentru ca acestea să nu se taie în tablă) , ghidaj pentru a ajuta asamblarea cu altă piesă, element anti-alunecare pe treptele anti-alunecare etc. Deformările Extrusion pot fi rotunde dar si alte forme (de exemplu oval / oblong etc). Înainte de aplicarea sculelor extrusion se va aplica o pregăurire. Vom calcula și da către d-voastră diametrul necesar de pre-găurire la fiecare sculă extrusion în parte.
Avantajele sculelor Extrusion Wilson Tool: Toate sculele sunt cu self-stripping ; Repetabilitate în timp ; Părțile critice sunt sub formă de inserturi, cu schimbare ușoară în caz de probleme ; Acoperiri OPTIMA la inserturi ; La sculele tip Trumpf inelul (alignment ring) este integrat in scula ;
Ce avem nevoie pentru o ofertă pentru o sculă tip EXTRUSION :
- Desenul deformării necesare
- Tipul de material și grosimea materialului
- Direcția în care se dorește deformarea la execuția pe mașină (în sus/ Form-Up sau în jos / Form-Down)
- Tipurile de șuruburi ce vor fi folosite in extrusion
- Toleranța la dimensiune (daca este cazul)
- Tipul de mașină CNC de ștanțat
- În cazul în care pe piesă există deformări apropiate una de alta: distanța minimă între deformări (pentru a vedea dacă scula are nevoie de reliefare ca să nu atingă deformarea vecină)
Așteptăm cu plăcere cererile d-voastră de ofertă !
Sculele EXTRUSION pot fi oferite ca scule tip Trumpf sau scule tip Thick Turret
Fiecare scula Extrusion este testată înainte de livrarea la d-voastră iar una din mostrele martor cu testarea va fi livrată o data cu scula.
Legat de diametrul interior la extrusion pentru cazurile de filetare prin rulare (exemplu: filetarea pe mașina de stantat CNC) sau filetare prin așchiere (tarod normal), vă rugăm să ne contactați și imediat vom trimite tabelul cu aceste diametre.
Înainte de aplicarea sculelor extrusion se aplică (pe același centru) o pregăurire. Vom indica către d-voastră acest diametru de pregaurire, pentru fiecare scula livrată. Acest diametru de pregăurire este corelat cu rezultatul deformării (înălțimea de deformare și calitatea deformării obținute). Câteva elemente legate de pre-găurire și corelarea cu înălțimea deformării obținute pot fi văzute și în filmul următor:
