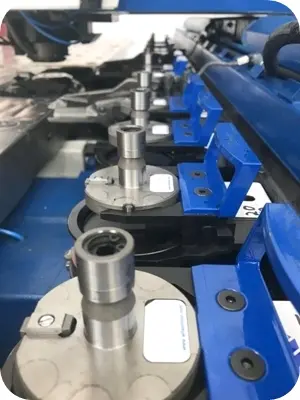

Scule Trumpf style pentru masini de stantat  TRUMPF

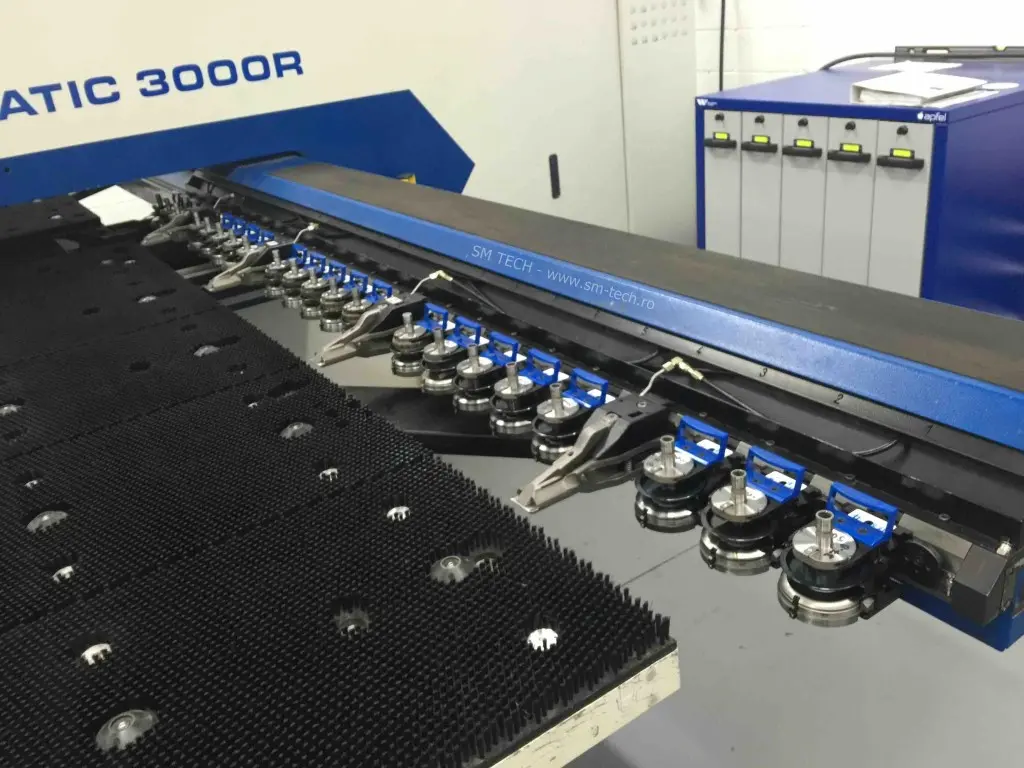

Scule Trumpf - bara masina de stantat Trumpf
 Scule masini de stantat Trumpf Trumatic si Trumpf TruPunch Wilson Tool
Masina stantat Trumpf cu scule

Prin calitate, Wilson Tool prezintă cea mai bună alternativă de scule Trumpf si accesorii pentru masinile de stantat TRUMPF din seriile TruPunch si Trumatic (sau masini ce folosesc acest standard de scule) și pentru  abkanturile  CNC Trumpf din seriile Trubend si Trumabend. Înalta calitate si precizie a masinilor TRUMPF implică folosirea unor scule de inaltă calitate iar Wilson Tool a dovedit ca se ridică la înaltimea acestor exigente prin parteneriatele excelente cu foarte multi posesori de masini de acest tip. Tolerantele foarte mici in care sunt executate sculele Wilson Tool va asigura protectia capului de stantare a masinii d-voastra TRUMPF si o calitate corespunzatoare pieselor rezultate.

Câteva mașini de stantat CNC Trumpf pentru care livrăm scule sunt: Trumpf Trumatic TC 120R, Trumatic 160R, TC 190R, Minimatic 100, Trumatic 180R, Trumatic 240, Trumatic 240L, TC 240R, Trumatic 260R, TC 360L, Trumatic 200R (TC 200R), Trumatic 500R (TC 500R), Trumatic 600L, Trumatic / TruPunch 1000, Trumatic 2000R, Trumatic 2020R, Trumatic / TruPunch 3000 (varianta hidraulica sau servoelectrica), Trumatic / TruPunch 5000, TruMatic 6000L, TruMatic 7000 (lista completa de masini aici) . De asemeni oferim scule de abkant pentru prese abkant Trumpf Trubend 3066 , Trubend 3120, Trubend 3180, Trubend 5050, Trubend 5085, Trubend 5130, Trubend 5170, Trubend 5230, Trubend 5320, Trumabend V85 (V85S), Trumabend V130 etc. Sculele de stantat TRUMPF style pot fi folosite evident și de masinile care folosesc standardul Trumpf de scule (Pullmax, Boschert, Euromac prin adaptorul Trumpf, Haco (Omes), Kunz etc).

Posibilitatile masinilor Trumpf din seriile noi (TruPunch si Trumatic 1000R, 3000R, 5000R, 6000L, 7000L etc ) cresc foarte mult prin folosirea sculelor de tip Wilson Wheel (cu role) – patent Wilson (taiere, nervurare, bordurare cu role),

Scule standard Trumpf
Forme standard scule masini stantat CNC

Scule Trumpf standard si scule forming/special pentru masini de stantat Trumpf :

  • sculele sunt produse  într-o clasa de toleranțe foarte mică (cea mai bună precizie de pe piata)
  • oferim sistemul de scule Trumpf clasic (poansoane, strippere standard si strippere acoperite cu nylon anti-zgariere , matrite) sau alternativ sistemul Wilson Tool 2-4-1 (multiuse) ce permite ascutirea la poansoane 9 mm in loc de 6 mm (sau 6 in loc de 3 la masinile mai vechi fata de seria 1000)
  • 25 de gauri speciale sunt oferite la pret standard (oblong / obround  etc) ; Toata gama de scule profile 2D speciale (Trumpf Multicut, scule banana etc)
  • poansoanele pot fi alese FLAT sau WHISPER
  • termene de livrare foarte mici (cele mai bune de pe piata), livrare direct de la fabrica la client prin DHL, transport gratuit!
  • termene de plata flexibile adaptate fiecarui client
  • optional sculele pot avea acoperiri functie de aplicatie

 Download cataloage pentru scule Trumpf::

Fisier Download SM TECH Catalog complet scule stantare Trumpf standard, forming  si speciale  2019 ( 19 MB)

Fisier Download SM TECH Catalog vechi scule stantare pentru masini TRUMPF Trumatic / Trupunch si compatibile (2.3 MB)

Fisier Download SM TECH Catalog scule deformare/speciale pentru TRUMPF (1.05 MB)

Fisier Download SM TECH Cateva exemple cu explicatii pentru scule de deformare pentru Trumpf (3.5 MB)

Scule pentru Multitool (scule multiple) pentru masini de stantat Trumpf :

corp poanson multitool trumpfmatrita multitool Trumpfstripper multitool trumpf

Avantajele folosirii multitool-urilor pe masinile de stantat Trumpf sunt date de reducea timpului de schimbare a sculelor si de creșterea semnificativă a numarului de scule posibil de pus pe bara mașinii (magazia liniară de scule). Oferim scule de calitate pentru toate multitool-urile folosite de Trumpf (MT10 – multitool cu 10 statii, MT5 – multitool cu 5 statii,  MT4 – multitool Trumpf cu 4 statii, MT6 – multitool cu 6 statii) precum si corpurile multitool in sine sau piese de schimb pentru acestea. Sculele Wilson Tool pentru multitool-urile Trumpf sunt în mod standard fabricate din otel cu înaltă rezistenta la uzură ULTIMA®, pentru a vă asigura o demontare cât mai rară a multitool-urilor pentru ascutirea sculelor. Sculele rotunde pentru multitool de la Wilson Tool sunt în mod gratuit acoperite OPTIMA® (TiCN special WT).  Oferim de asemeni piese de schimb pentru corpurile multitool Trumpf (șuruburi, biluțe etc).

Gama de scule pentru multitool-urile Trumpf poate fi gasită în documentul de mai jos:

Fisier Download SM TECH Multitool-uri pentru masini Trumpf (1.0 MB)

Fisier Download SM TECH Trumpf Multitool MT10 – scule si piese schimb  (338 KB)



Scule Trumpf Wilson 241
Sistemul Wilson Tool Trumpf 241 ansamblu
Scule Wilson Tool 241 pentru TRUMPF

Sistemul Wilson Tool 2-4-1 / Trumpf Multiuse

Sistemul de scule 2-4-1 patentat de Wilson Tool (patent cumparat si de Trumpf si folosit sub numele Trumpf Multiuse) permite cresterea limitei de ascutire a poansoanelor Trumpf de la 3 la 6 mm (la masinile clasice Trumpf- TC 200, 500, 260 etc) sau de la 6 la 9 mm la masinile din seria 1000 ( Trumatic TC1000, TC2000, 3000, 5000, 6000, 7000 etc). Sistemul 241 la matrite este de asemeni foarte ingenios si permite ascutiri de 2 mm in loc de 1 mm la matritele standard.

Avantajele sistemului sunt:

  • Reducerea costurilor cu sculele (prin creșterea cu 3 mm a limitei de ascuțire)
  • Setare și reglare mult mai rapidă a sculelor
  • Setarea la unghi este sigură, nu pot apare erori la setarea unei scule (cum se intamplă la sistemul clasic poanson- inel / punch collar)
  • Nu poate apare datorită vibrațiilor din timpul lucrului nici un fel de rotație între poanson și inel
  • Pana la 40 mm poansoanele 241 sunt în mod standard din otel special ULTIMA (pulberi sinterizate) , oțel cu o rezistentă la uzură de 2-3 ori mai mare fata de oțelul de scule obișnuit

Twice the life, twice the value !

Va stăm la dispoziție cu mare plăcere cu o discuție/demonstrație despre sistemul 241.  Sistemul 241 poate contribui la reducerea costului d-voastră cu sculele !

DownloadFisier Download SM TECH  Sistemul Wilson 241 upgrade (845 KB)

Download Fisier Download SM TECH  Poansoane Wilson 241 (592 KB)

Download Fisier Download SM TECH  Matrite Wilson 241 (590 KB)

Download Fisier Download SM TECH  Wilson 2-4-1 system (196 KB)



Numele “241” provine de la “2 for 1” (două pentru una)  – ascutirea maximă posibilă este dublată la sculele Trumpf clasice (de la 3 la 6 mm) și crește cu 3 mm la sculele Trumpf lungi (de la 6 la 9 mm)

Matrite Wilson Tool GL pentru Trumpf

Matrițele Wilson Tool Trumpf GL

GL (Grind Life) este o construcție specială a matrițelor pentru Trumpf (cu o rază mai mare la îmbinarea suprafețelor superioară respectiv laterală și canal special), construcție care  permite ascuțiri maxime de până la 2.5 mm (față de 1.0 mm ascuțire maximă la matrițele standard). Durata de viață a acestor matrițe este deci de 2.5 ori mai mare fața de matrițele în construcție standard,  prețul acestor matrițe fiind același cu matrițele standard !

Fisier Download SM TECH Propect Wilson Tool Trumpf GL (8 MB)

Scule Wilson Tool forming pentru Trumpf
Exemplu mostra scula forming Wilson Tool pentru masini Trumpf
Emboss executat cu scule Wilson Tool pe Trumpf

scula extrusionScula deformareScula louvre fante aerisireScula dimple deformareExemple deformareScula bridgescula simbol impamantarescula lance and form

Scule forming și speciale pentru mașini de ștanțat Trumpf

 Download Fisier Download SM TECH  Catalog scule deformare/speciale pentru TRUMPF (1.05 MB) (PDF file, 1.05 MB, click dreapta + Save as pentru download)

 Download Fisier Download SM TECH  Catalog alegere scule deformare (3 MB)

Catalogul prezinta tipurile cele mai folosit de scule de deformare si parametrii necesari alegerii lor (scule fante aerisire, gauri extrudate etc etc).

 Download Fisier Download SM TECH  Catalog diferente scule deformare HP si Basix (736 KB) (PDF file, 736 KB, click dreapta + Save as pentru download)

Toate sculele speciale pentru Trumpf vin însoțite de un stick USB cu toate datele sculei și ajutor pentru introducerea sculei în sistemul software Trumpf TruTops (Tops).  Sunt furnizate pe desen și pe stick toate datele necesare introducerii în controler (pentru masini grupele E-H parametrul “Regrind setting”, pentru masinile grupa “I” parametrii “Punch length”, VU value / Optimum forming height , TDC / UDP (working position offset), BDC / LDP / UT Offset (plunge position offset ))



  • Pentru sculele Wilson Tool Wheel technology (care se pot folosi pe masinile Trumpf noi) : mai multe detalii aici
  • Va stam la dispozitie cu mare placere cu orice informatie despre orice aplicatie pe care o aveti ! Va rugam doar sa ne trimiteti schita aplicatiei si va asiguram ca in cel mai scurt timp vom trimite o oferta tehnico-economica.
Trumpf cartridge - cartus scule Trumpf

Pentru mult mai multe informații despre accesoriile scule Trumpf, vă rugăm să vizitați paginile pe site-ul Wilson Tool Romania, aici :  Trumpf cartridge

(în bara din stânga de pe site-ul Wilson Tool România, puteti găsi de asemeni multe alte informații despre sculele Trumpf)

Trumpf® este marca inregistrata a TRUMPF GmbH + Co. KG



Pentru prelungirea duratei de viata, recomandam ascutirea sculelor in mod regulat, de indata ce pe muchia sculei apare cea mai mica raza. Detalii aici: https://www.sm-tech.ro/x-sharp-masini-ascutit-scule-masini-stantat-cnc/

Cresteti eficienta productiei d-voastra cu sculele Wilson Tool !
